Software analisis gambar untuk mengukur ukuran fragmentasi hasil peledakan dan material tambang.

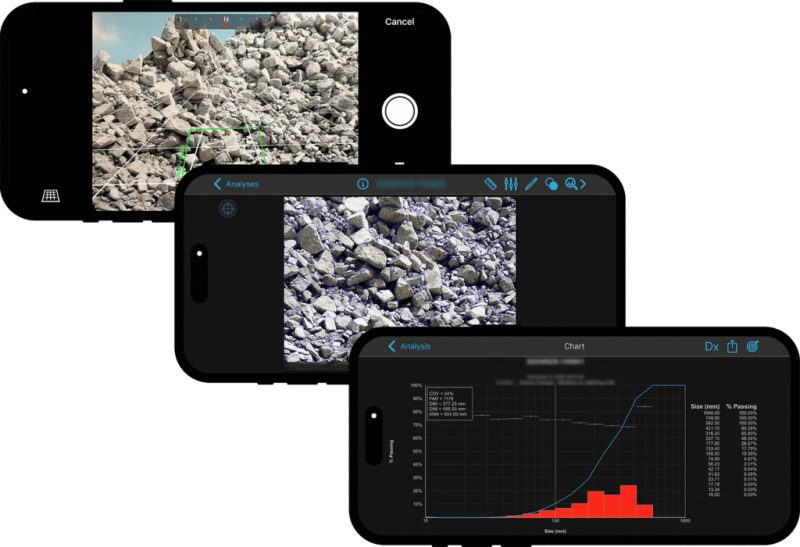

Butuh penawaran tertulis? Isi formulir permintaan penawaranWipFrag adalah software analisis gambar dari WipWare yang mengubah foto digital menjadi data partikel kuantitatif: distribusi ukuran partikel (PSD), bentuk, dan warna. WipFrag terutama dipakai untuk menilai fragmentasi hasil peledakan (blasting) di tambang dan kuari, dan dapat dijalankan dari foto smartphone, tablet, kamera, maupun drone. Versi terbarunya adalah WipFrag 4.
Ringkasan
WipWare mengembangkan pengukuran fragmentasi berbasis foto sejak 1986. Portofolionya terdiri dari software WipFrag untuk analisis on-demand dan sistem otomatis Solo serta Reflex. Pilih kategori di bawah atau klik menu tab untuk melihat penjelasan lengkapnya.
Fitur WipFrag
PSD dari foto, skala dan kemiringan otomatis, analisis drone, bentuk, warna, WipJoint, dan BlastCast.
PSD · Drone · WipJoint · BlastCast
Aplikasi di Tambang & Industri
Dari karakterisasi massa batuan, evaluasi blasting, stockpile, hingga crusher dan sampel laboratorium.
Tambang · Kuari · Semen · Laboratorium
Akses & Layanan
WipFrag 4 di berbagai perangkat, opsi akses per gambar hingga langganan, serta layanan analisis MailFrag.
WipFrag 4 · Subscription · MailFrag
Solo & Reflex
Sistem pengukuran otomatis real-time untuk conveyor dan muatan kendaraan.
Solo (conveyor) · Reflex (truk dan loader)
Kenapa analisis fragmentasi penting?

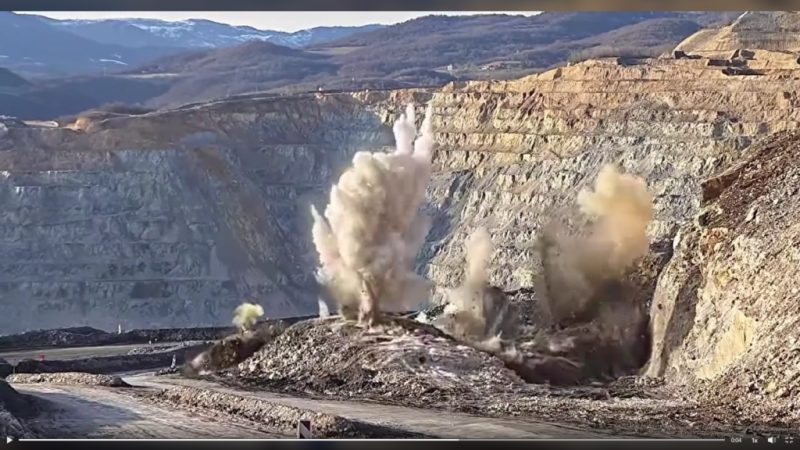

Ukuran fragmen hasil peledakan memengaruhi loading, hauling, crushing, dan grinding. Dengan mengukur PSD secara konsisten, operasi dapat membandingkan desain peledakan, mendeteksi oversize lebih awal, dan menggantikan estimasi visual yang subjektif dengan data.
Diskusikan kebutuhan WipFrag Anda dengan tim kami.
Fitur WipFrag
Ukuran, bentuk, dan warna partikel
- Distribusi ukuran partikel (PSD) dari partikel yang terlihat di foto.
- Deteksi skala dan kemiringan (slope) otomatis, plus beberapa metode scaling untuk kondisi lapangan yang aman.
- Pengukuran bentuk partikel (termasuk partikel memanjang), variasi warna, dan kontaminasi.
- Perbandingan hasil, laporan, dan pemetaan antar sampel, lokasi, atau kondisi operasi.
Analisis drone dan orthomosaic

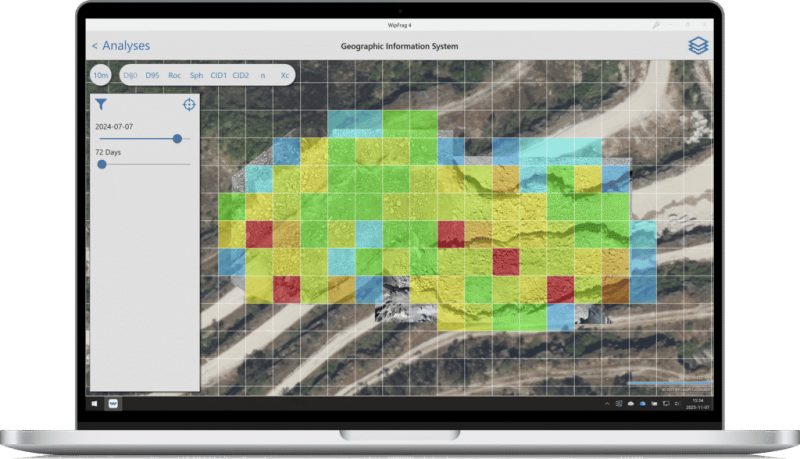

Untuk area luas seperti muckpile peledakan besar dan stockpile, WipFrag menganalisis foto drone dan orthomosaic sehingga survei dapat dilakukan dengan cepat dan aman dari udara.
Cocok untuk: tim drill and blast yang memakai drone untuk inspeksi pasca-peledakan.
WipJoint dan BlastCast
- WipJoint – karakterisasi massa batuan sebelum peledakan: orientasi, spasi, dan persistensi kekar, RQD, serta estimasi ukuran blok in-situ.
- BlastCast – pemodelan prediksi peledakan untuk membandingkan fragmentasi prediksi dan hasil ukur, mengkalibrasi model, dan menguji perubahan parameter peledakan.
Aplikasi di Tambang & Industri
Tambang dan agregat
- Evaluasi fragmentasi dari muckpile, stope, dan material hasil peledakan lainnya.
- Identifikasi oversize sebelum material dimuat, diangkut, atau masuk crusher.
- Membandingkan material antar tahap: muckpile, stockpile, umpan crusher, dan produk.
- Benchmark desain peledakan, lokasi, kondisi geologi, dan kontraktor.
Cocok untuk: tambang batubara, mineral, dan nikel, kuari batu, serta kontraktor peledakan.
| Industri | Contoh penggunaan |
|---|---|
| Tambang & pengolahan mineral | Fragmentasi peledakan, mine-to-mill, karakterisasi massa batuan |
| Agregat, kuari & semen | Perencanaan kuari, gradasi dan kualitas produk, bahan baku semen dan klinker |
| Kehutanan & biomassa | Ukuran wood chip, integritas wood pellet, diferensiasi kulit kayu |
| Pertanian & pupuk | Analisis granul dan prill pupuk, sampel benih dan biji-bijian |
| Pangan, pakan & bulk material | Pelet pakan ternak, keseragaman produk olahan |
| Mikroskopi & laboratorium | Partikel mikroskopik, droplet dan emulsi, material farmasi dan kimia |
Foto drone untuk WipFrag dapat disiapkan bersama data pemetaan dari Agisoft Metashape atau Global Mapper.
Akses & Layanan
WipFrag 4

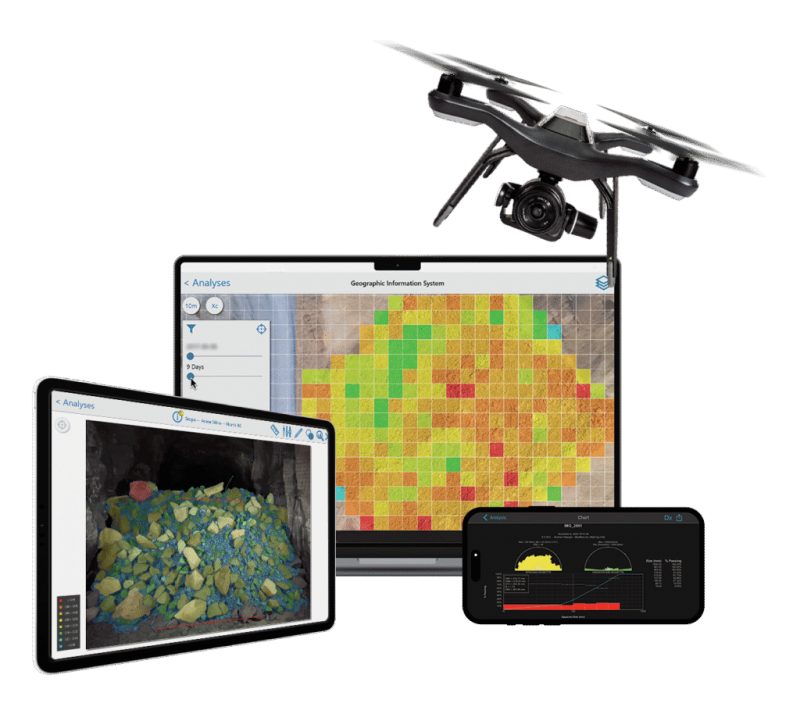

- Berjalan di desktop, tablet, dan perangkat mobile (Windows, iOS, Android), dengan pengelolaan data dan kolaborasi tim lewat akun WipWare.
- Pilihan akses dari analisis per gambar hingga langganan WipFrag penuh untuk pemakaian rutin; tersedia juga uji coba gratis.
- Versi lama WipFrag 3 dan 2.7 tidak lagi didukung dan hanya untuk sistem WipWare generasi lama.
MailFrag: layanan analisis profesional
Bila tim tidak ingin melakukan delineasi dan review sendiri, foto beserta informasi skala dapat dikirim lewat WipFrag ke teknisi WipWare. Hasil analisis dikembalikan ke akun Anda, biasanya dalam dua hari kerja.
Tips pengambilan foto
Akurasi analisis foto sangat bergantung pada cara pengambilan gambar dan skala. WipWare menyediakan panduan Image Capture and Sampling serta panduan interpretasi hasil yang sebaiknya dibaca sebelum program pengukuran dimulai.
Solo & Reflex
WipFrag ditujukan untuk analisis manual dan on-demand. Untuk pengukuran otomatis yang berjalan terus-menerus, WipWare menyediakan dua sistem berbasis kamera.

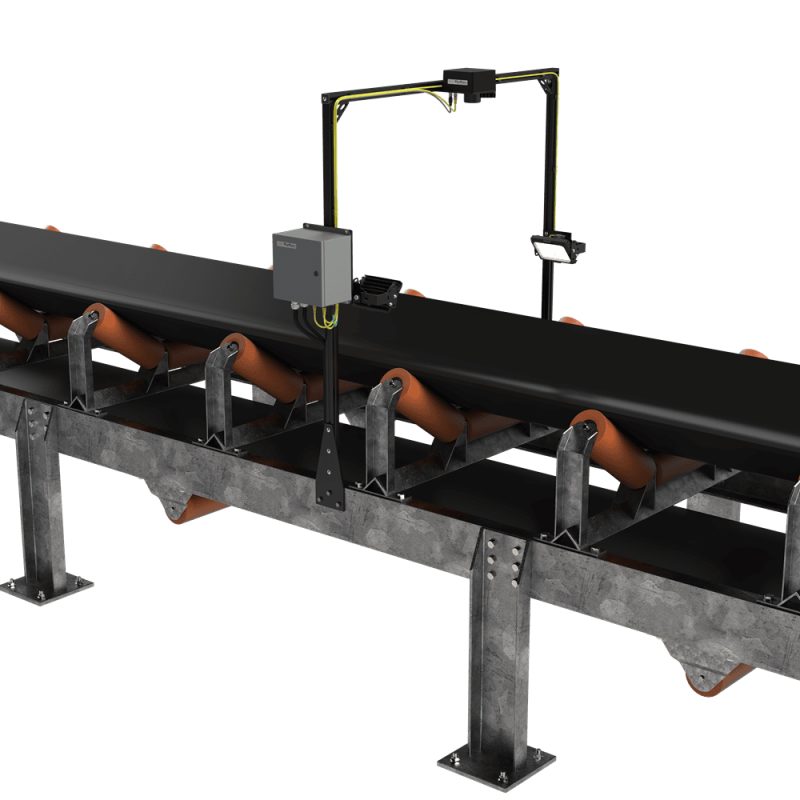

Solo: conveyor dan jalur proses

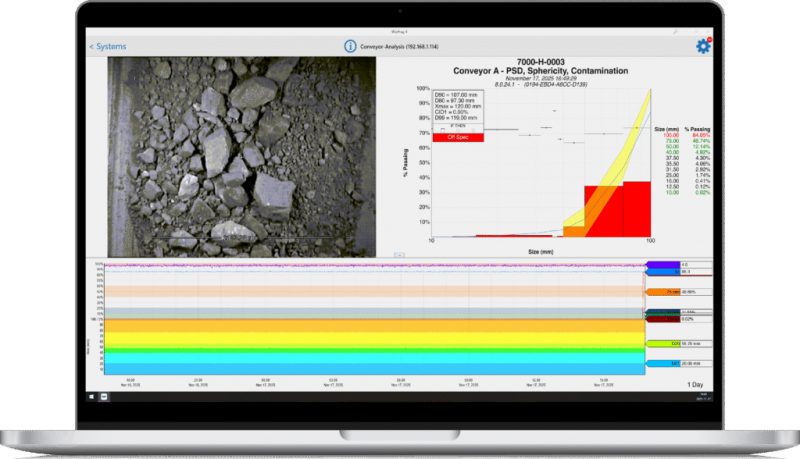

- Mengukur material di belt atau chute secara real-time tanpa menghentikan produksi.
- Solo Basic: ukuran partikel maksimum (deteksi oversize) dan monitoring warna.
- Solo Complete: PSD penuh hingga 25 kelas ukuran, distribusi bentuk, estimasi volume, dan warna.
- Integrasi ke sistem kontrol lewat Modbus TCP atau OPC UA; bisa di-upgrade tanpa ganti hardware.
Cocok untuk: melindungi crusher dan mill serta menstabilkan umpan SAG/AG mill.

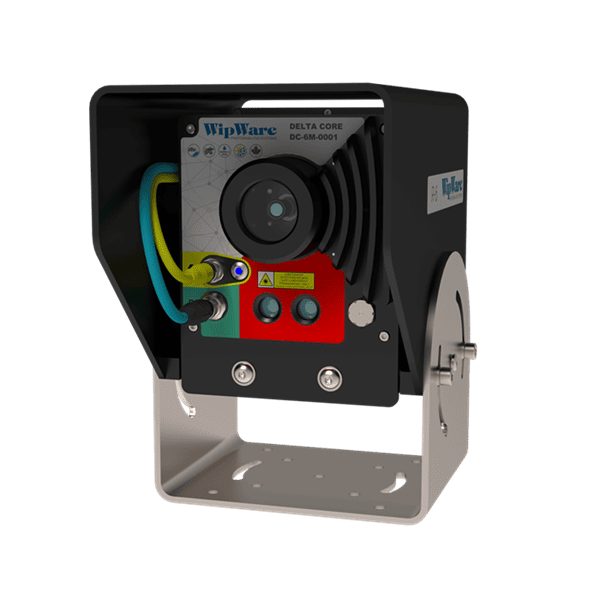

Reflex: muatan kendaraan

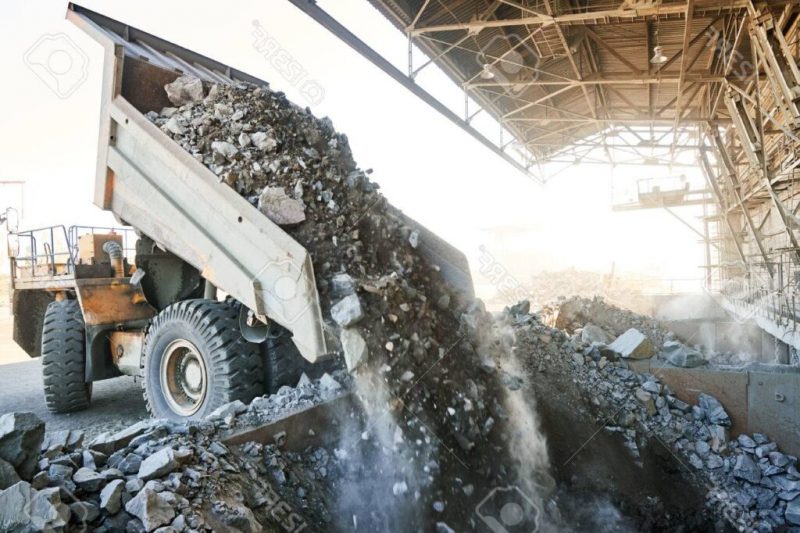

- Menganalisis material di truk, loader, gerbong kereta, dan kendaraan lain secara otomatis, muatan demi muatan.
- Reflex Basic: ukuran maksimum dan monitoring warna; Reflex Complete: PSD penuh hingga 25 kelas, bentuk, dan warna.
- Alarm oversize, data tren per muatan, dan integrasi PLC/SCADA lewat Modbus TCP atau OPC UA.
Cocok untuk: monitoring mine-to-crusher dan evaluasi kinerja drill and blast.
Cara Memilih
- Tentukan pola pengukuran. Sampling berkala dari foto: WipFrag. Pengukuran kontinu di conveyor: Solo. Muatan per kendaraan: Reflex.
- Tentukan sumber foto. Smartphone dan kamera untuk muckpile kecil; drone untuk peledakan besar dan stockpile.
- Butuh analisis batuan sebelum peledakan? Manfaatkan WipJoint dan BlastCast.
- Kapasitas tim. Bila tim belum siap melakukan analisis sendiri, pertimbangkan layanan MailFrag.
- Mulai dengan uji coba memakai foto dari lokasi Anda sendiri.
Diskusikan kebutuhan WipFrag Anda dengan tim kami.
PT Kreasi Utama Mandiri adalah partner resmi WipFrag di Indonesia. Silakan hubungi kami untuk informasi lebih lanjut.
