Slide2: kesetimbangan batas 2D

• Faktor keamanan dan probabilitas kegagalan lereng dengan metode kesetimbangan batas.

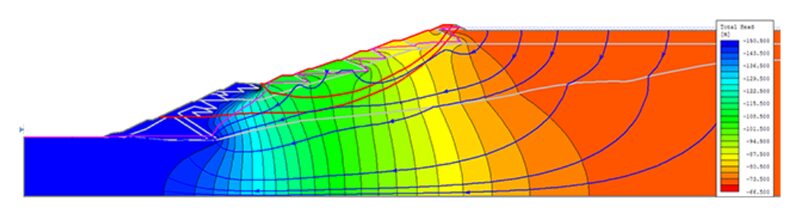

• Analisis rembesan (seepage) elemen hingga bawaan, kondisi tunak maupun transien, tanpa program terpisah.
• Analisis probabilistik, termasuk variabilitas spasial parameter tanah.
• Pustaka perkuatan: geosintetik, tiang dari RSPile, dinding penahan, dan soil nail.

Cocok untuk: konsultan geoteknik yang menangani timbunan, tanggul, bendungan, galian, dan lereng tambang terbuka.

Slide3: kesetimbangan batas 3D

• Semua fitur Slide2 ditambah pemodelan 3D.
• Pencarian bidang longsor kritis dengan metode metaheuristik global dan pemrosesan paralel.

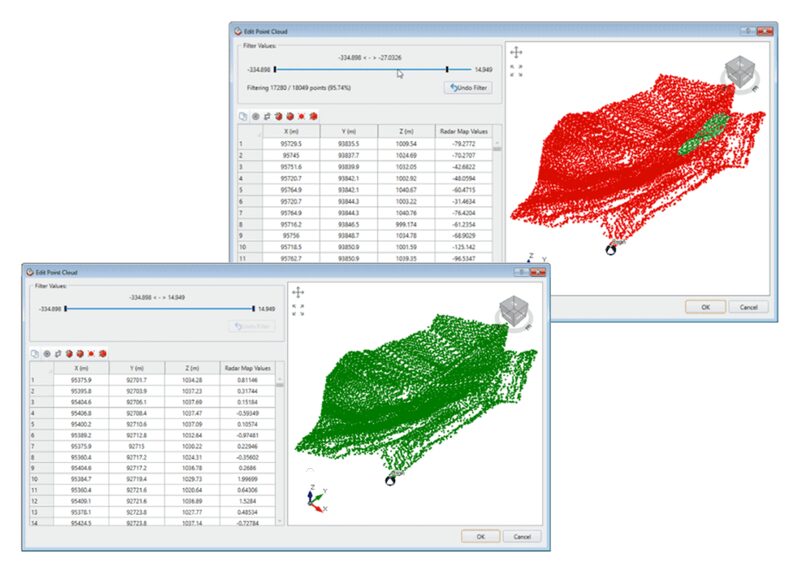

• Model dibangun dari permukaan topografi, point cloud atau LiDAR, data bor, atau block model dari software geologi dan perencanaan tambang seperti Leapfrog dan Deswik.
• Menampilkan data perpindahan dari radar pemantau lereng bersama peta faktor keamanan.

Cocok untuk: tim geoteknik tambang terbuka serta bendungan PLTA dan bendungan tailing.

RocSlope2 dan RocSlope3: lereng batuan berkekar

• RocSlope2 – longsoran bidang (planar), baji (wedge), dan guling (toppling) dalam satu program, termasuk desain bench, analisis probabilistik, dan penempatan pola baut otomatis. Dapat membaca file SWedge, RocPlane, dan RocTopple.

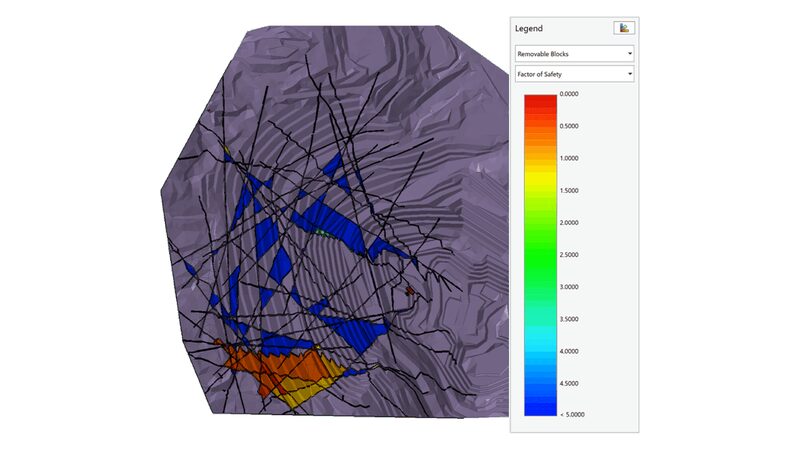

• RocSlope3 – stabilitas ribuan blok 3D pada massa batuan berkekar, dari satu bench hingga seluruh pit atau tebing jalan, dengan peta panas (heat map) faktor keamanan, volume longsoran, dan kebutuhan perkuatan.

Cocok untuk: desain bench tambang terbuka, tebing jalan dan rel, serta abutment bendungan di batuan.

RocFall2 dan RocFall3: batu jatuh

• Simulasi statistik lintasan, energi, kecepatan, dan tinggi pantulan batu jatuh dalam 2D (RocFall2) maupun 3D (RocFall3).
• Desain barrier dan berm dengan pustaka barrier dari berbagai produsen.

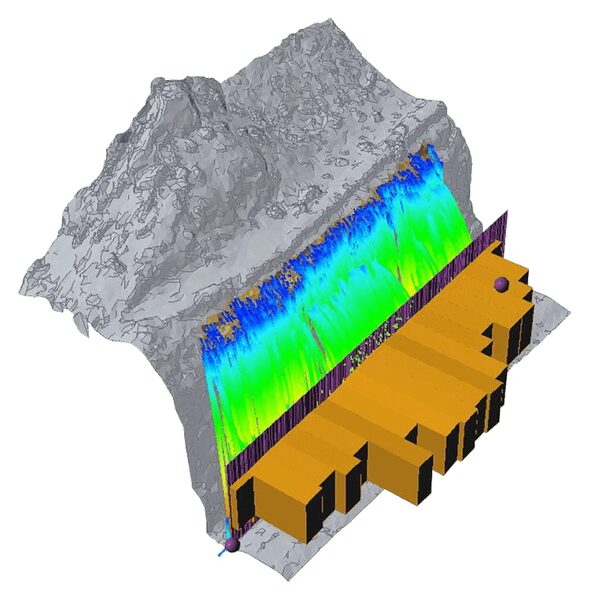

• RocFall3 membangun permukaan dari DEM, point cloud, atau data elevasi, lalu menampilkan heat map energi dan tinggi lintasan untuk menentukan posisi dan kapasitas barrier.

Cocok untuk: lereng jalan dan rel, serta bench tambang yang rawan batu jatuh.

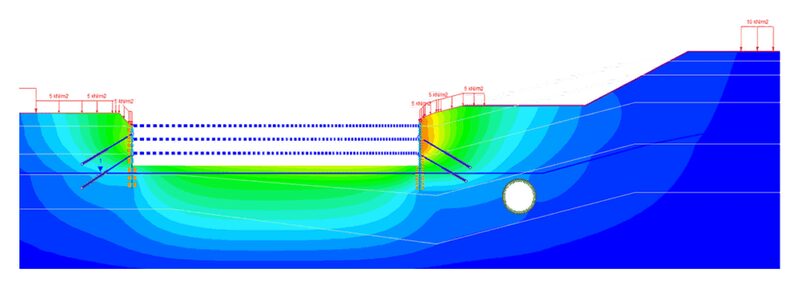

RS2: elemen hingga 2D

• Tegangan-deformasi, galian bertahap, dan desain perkuatan untuk galian permukaan maupun bawah tanah.
• Stabilitas lereng dengan metode Shear Strength Reduction (SSR).
• Konsolidasi, rembesan tunak dan transien, analisis dinamik dan likuefaksi, serta analisis termal.
• Python scripting melalui RocScript Editor untuk otomatisasi model.

Cocok untuk: terowongan, galian dalam, timbunan, pondasi, dan lereng tambang.

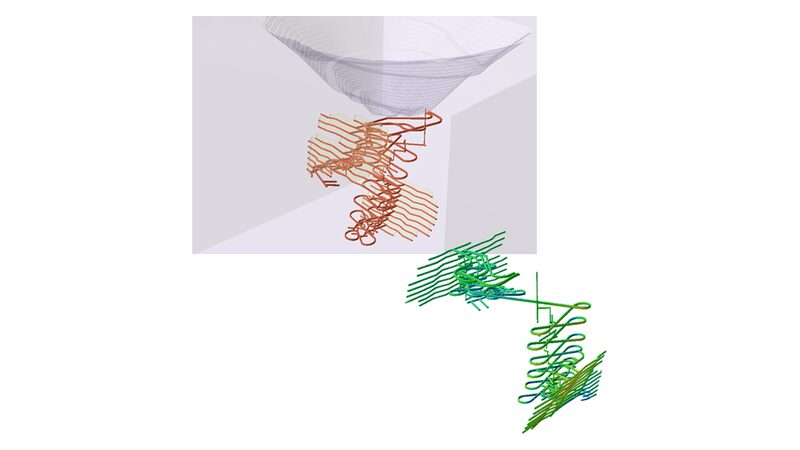

RS3: elemen hingga 3D

• Model 3D tambang bawah tanah skala besar, pit terbuka, lereng batuan berkekar, dan urutan penambangan stope (room and pillar, cut and fill, block caving).
• 3D Tunnel Designer untuk terowongan dengan berbagai bentuk, perkuatan, beban, dan tahapan galian.
• Konsolidasi terkopel untuk tanggul dan timbunan, termasuk wick drain dan relief well.
• Analisis dinamik serta pondasi tiang dan raft dengan interaksi tanah-struktur.

Cocok untuk: proyek tambang dan sipil dengan geometri atau struktur geologi yang benar-benar tiga dimensi.

EX3: elemen batas 3D

• Analisis tegangan struktur bawah tanah besar (tambang, terowongan, dan kaverna) dengan metode elemen batas (boundary element), yang hanya membutuhkan mesh permukaan.
• Import geometri .obj, .stl, .dxf, dan .dwg, lengkap dengan galian dan backfill bertahap.
• Model dapat dipindahkan antara EX3 dan RS3.

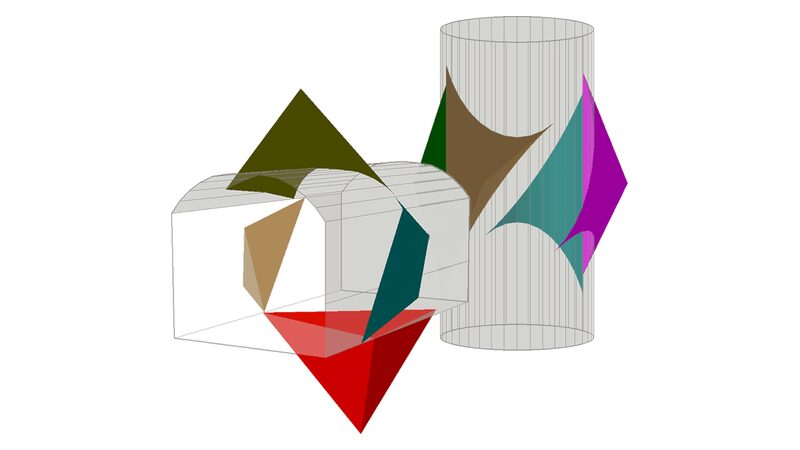

UnWedge: baji batuan di sekeliling terowongan

• Stabilitas baji (wedge) 3D yang terbentuk oleh perpotongan bidang diskontinuitas di sekeliling dan di ujung galian.
• Analisis probabilistik orientasi dan kekuatan kekar, tekanan air, tegangan in-situ, serta perkuatan.
• Support designer untuk baut (pola maupun spot), lapisan shotcrete, atau tekanan merata hingga faktor keamanan rencana tercapai.
• Analisis orientasi sumbu terowongan untuk memilih arah galian yang paling menguntungkan.

Cocok untuk: tambang bawah tanah, terowongan, dan galian bawah tanah di batuan.

RocTunnel3: stabilitas blok 3D pada galian bawah tanah

• Mencari blok yang terbentuk oleh perpotongan kekar terukur maupun sintetis, lalu menghitung faktor keamanan tiap blok dengan metode kesetimbangan batas 3D.
• Analisis deterministik dan probabilistik.
• Desain shotcrete, baut, dan tekanan perkuatan pada setiap tahap galian.
• Import data dari DIPS, ShapeMetriX, dan UnWedge.

RocSupport dan CPillar

• RocSupport – kurva reaksi tanah (ground reaction curve) untuk terowongan melingkar di batuan lemah, dengan kombinasi rockbolt, steel set, dan shotcrete; deterministik atau probabilistik.
• CPillar – stabilitas crown pillar permukaan dan bawah tanah serta atap berlapis dengan metode rigid, elastic, dan Voussoir plate, termasuk analisis sensitivitas dan probabilistik.

Cocok untuk: perencanaan perkuatan terowongan serta perencanaan dan penutupan tambang bawah tanah.

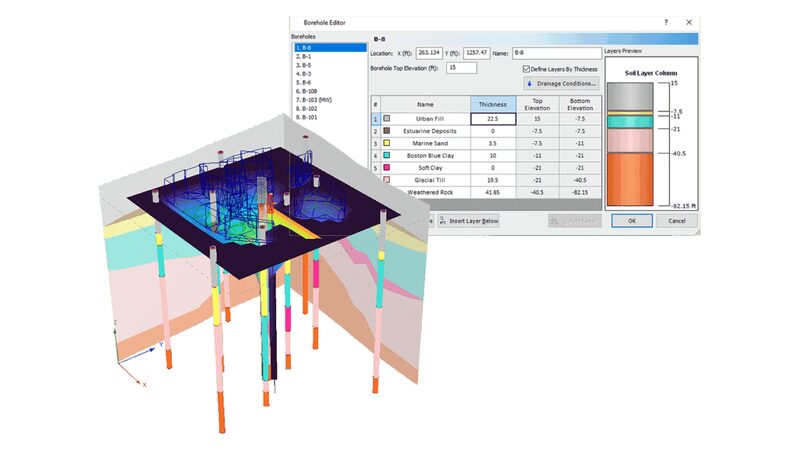

Settle3: penurunan dan konsolidasi

• Penurunan seketika, konsolidasi primer, dan konsolidasi sekunder akibat timbunan, pondasi, dan beban permukaan, dalam model 3D.
• Perbaikan tanah: penggantian tanah, vibro-compaction, stone column, dan dynamic compaction, serta wick drain untuk mempercepat konsolidasi.
• Analisis CPT dan potensi likuefaksi.
• Import point cloud permukaan dan data bor dari RSLog.

Cocok untuk: timbunan jalan dan pondasi di atas tanah lunak.

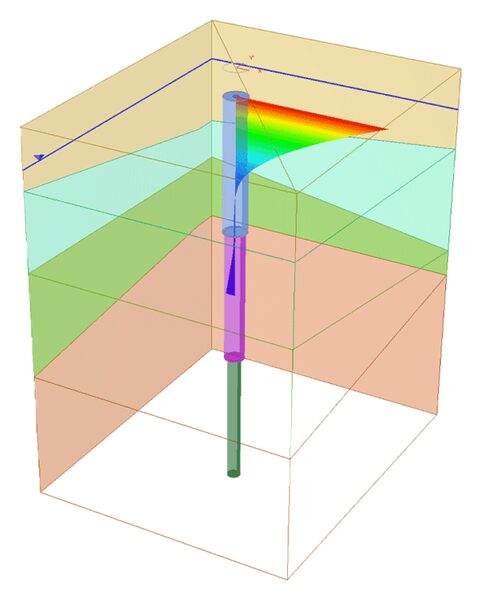

RSPile: tiang pondasi

• Tiang dengan beban aksial dan lateral, tiang tunggal maupun grup dengan pile cap.
• Kapasitas tiang pancang (dengan program Driven dari Federal Highway Administration) dan tiang bor pada tanah maupun batuan lemah.
• Tiang helical, banyak kasus beban sekaligus, dan Python scripting.
• Tiang dari RSPile dapat dipakai sebagai perkuatan lereng di Slide2 dan Slide3.

RSWall dan RSSeismic

• RSWall – analisis dan desain dinding penahan tanah MSE, segmental, gravitasi, gabion, kantilever, dan abutment menurut AASHTO, Eurocode, British Standards, dan AS 4678: geser, guling, daya dukung, dan stabilitas internal, lengkap dengan laporan hitungan. Stabilitas global dicek di Slide2.
• RSSeismic – analisis respons situs seismik 1D (nonlinier domain waktu dengan atau tanpa tekanan air pori, ekuivalen linier, dan linier) serta potensi likuefaksi.

Cocok untuk: proyek jalan, jembatan, dan bangunan, termasuk di wilayah rawan gempa.

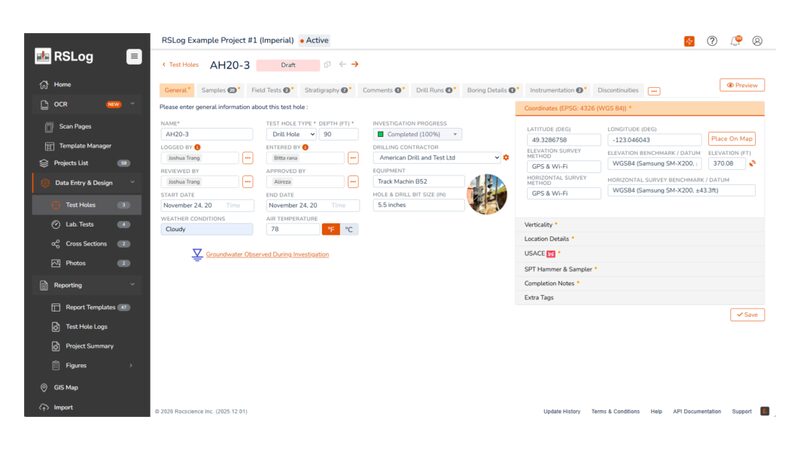

RSLog: manajemen data bor

• Aplikasi web untuk mengumpulkan, memeriksa, dan menyusun log bor secara terpusat, tanpa instalasi.
• Aplikasi gratis RSLog OnSite (iOS dan Android) untuk mencatat data lapangan tanpa internet, lalu disinkronkan.
• Peta GIS bawaan, import data lama dari gINT, DIGGS, AGS, Excel, dan JSON, serta alur review dan persetujuan (QA/QC).
• Penampang (cross-section) dapat dibawa ke AutoCAD, Civil 3D, dan Google Earth; penampang dapat diimpor ke Slide2 dan data bor ke Settle3.

Cocok untuk: tim penyelidikan tanah dan konsultan yang mengelola banyak titik bor.

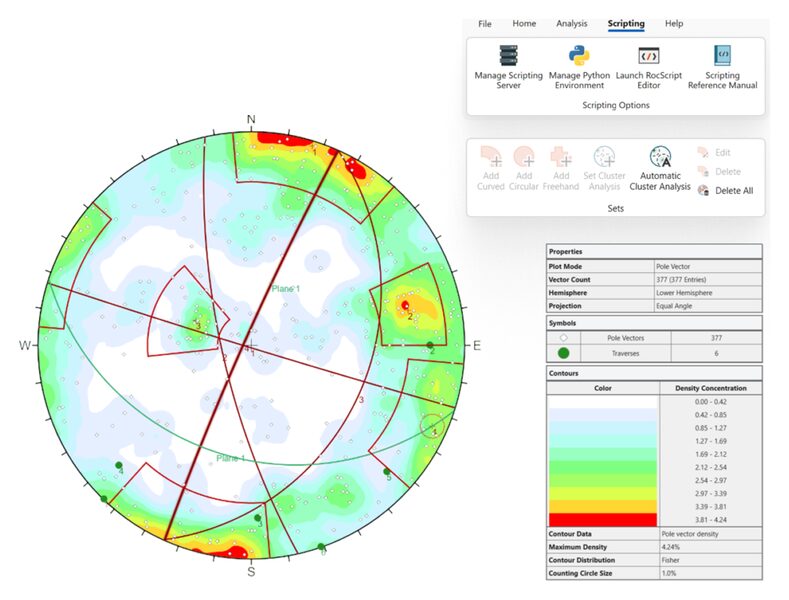

DIPS: analisis data orientasi

• Stereonet 2D dan 3D untuk data orientasi skala besar, hingga lebih dari satu juta pole.
• Analisis kinematik longsoran bidang, baji, dan guling langsung di stereonet.
• Spasi kekar, Rock Quality Designation (RQD), dan frekuensi kekar dari bor, scanline, atau pemetaan dinding.
• Statistik set kekar dapat diteruskan ke RocSlope2, RocSlope3, dan RocTunnel3.

RSData: kekuatan batuan dan tanah

• Analisis data uji kekuatan batuan, tanah, dan diskontinuitas untuk menentukan parameter selubung kekuatan.
• Lab tanah virtual dengan model NorSand dan Modified Cam Clay.
• Termasuk RocProp, basis data lebih dari 600 sifat batuan utuh.
• Parameter material dapat disalin langsung ke RS2 dan RS3.

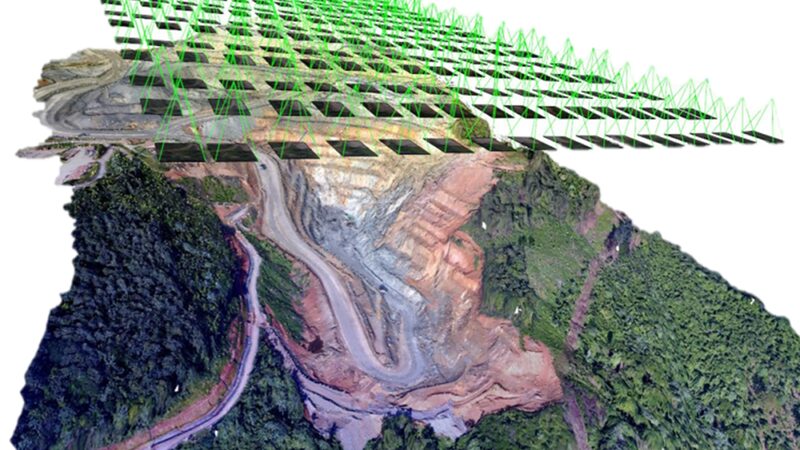

ShapeMetriX: fotogrametri dan pemetaan geologi

• Model 3D beresolusi tinggi dari foto drone, foto darat, atau point cloud.
• Pemetaan geologi struktur tanpa kontak: orientasi, jejak, persistensi, dan spasi diskontinuitas.
• Untuk lereng tambang terbuka, muka galian bawah tanah, dan tebing jalan; data dapat diimpor ke RocSlope3 dan RocTunnel3.

Cocok untuk: pemetaan muka lereng yang berbahaya atau sulit dijangkau.

BlastMetriX dan FragMetriX: peledakan dan fragmentasi

• BlastMetriX – perencanaan peledakan 3D untuk kuari dan tambang: distribusi burden di muka bench, pola pengeboran, volume, dan evaluasi pasca-peledakan.
• FragMetriX – analisis distribusi ukuran fragmen hasil peledakan secara otomatis dari model fotogrametri 3D hasil foto drone.

ShapeMetriX, BlastMetriX, dan FragMetriX adalah produk 3GSM, yang menjadi bagian dari Rocscience sejak 2024. Untuk analisis fragmentasi dari foto smartphone, kamera, atau drone, lihat juga WipFrag.

Yang perlu diketahui

• Dukungan teknis dari Rocscience termasuk dalam semua lisensi lease.
• Lisensi dapat dipindahkan ke komputer baru melalui RocPortal, dan program tetap dapat dipakai offline, misalnya di lokasi tambang.
• Lisensi Flexible dapat di-host di server lokal atas permintaan; RSLog juga dapat di-host secara lokal.
• Sistem operasi: Windows 10 atau Windows 11 (64-bit); macOS tidak termasuk platform yang didukung Rocscience.
• Uji coba gratis (free trial) diajukan melalui RocPortal.

RSInsight: asisten AI

RSInsight menjawab pertanyaan teknis dan mencari dokumentasi Rocscience, DIANA, dan 3GSM dalam satu tempat. Rocscience juga mengembangkan agen AI berbasis MCP untuk mengendalikan solver software geoteknik dengan bahasa alami.
